多车型高效随机切换的柔性总拼系统(待翻译) Time:2018-03-21 19:45

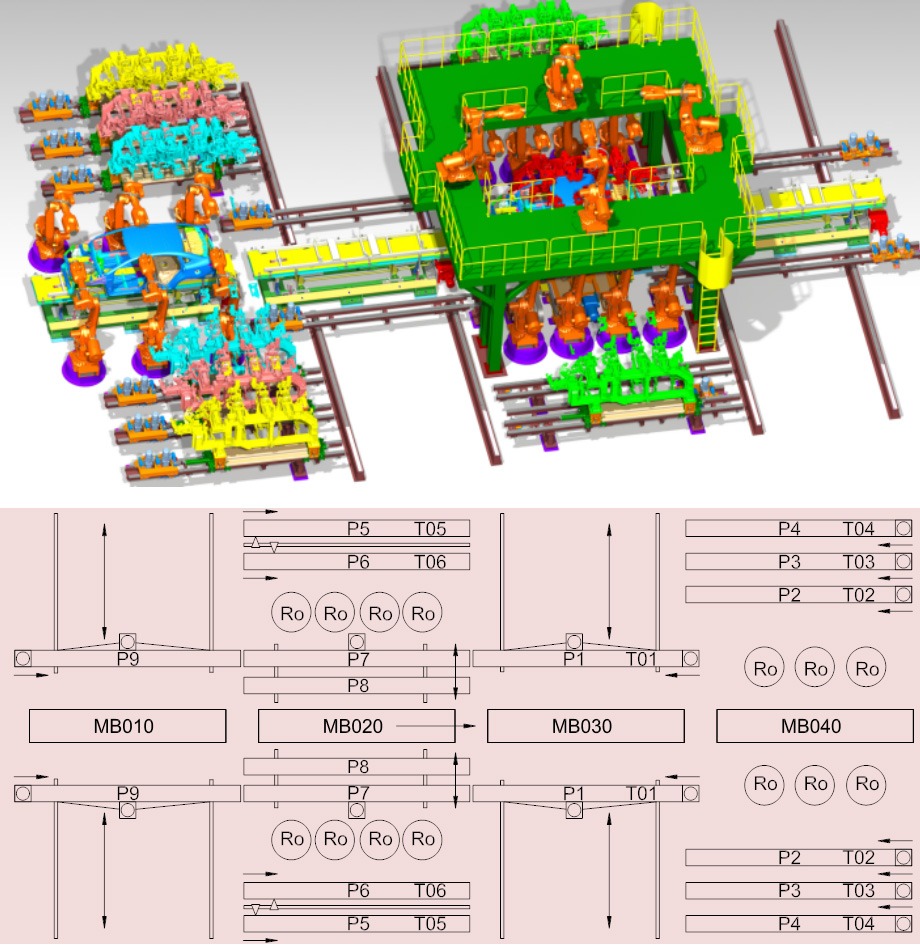

多车型高效随机切换的柔性总拼系统是我司具有自主知识产权的专利产品,具有占地面积小、切换速度快、多车型随机生产、多车型混线生产、机器人排布密集、能适应6车型生产等特点,用于白车身焊装生产线的车身拼装焊接。

多车型高效随机切换的柔性总拼系统包括牵引车、停车轨、侧围夹具、夹具转移车、合拼滑台、过渡轨、对轨装置、横移车、地轨、钢构、机器人等,6个车型的侧围夹具分别存放在合拼工位、过渡工位和补焊工位,充分利用3个工位空余空间,减小了总拼占地面积;横移车与牵引车采用分体结构,横移车转移侧围夹具时牵引车无需跟随横移车移动,某车型在焊接时,下一车型可随意指定,并停靠在过渡工位等待,缩短了车型切换时间,具备随机切换功能,满足柔性总拼多车型高效随机切换的要求。

柔性总拼系统技术参数
生产节拍60JPH切换方式随机机器人数量4台(二层)
共线车型6种重复定位精度±0.05mm焊点数量100~120点
车型切换时间8s机器人数量8台(一层)设备占地20x15m
